так легко запутаться, нужно покупать специальный обжимной инструмент и т.д. На самом деле все довольно просто. Для обжима витой пары вам потребуются специальные клещи и пара коннекторов RJ-45

Обжимной инструмент RJ-45

Коннекторы RJ-45

Последовательность действий при обжиме:

1. Аккуратно обрежьте конец кабеля, при этом лучше всего пользоваться резаком, встроенным в обжимной инструмент.

2. Снимите с кабеля изоляцию.

3. Разведите и расплетите проводки, выровняйте их в один ряд, при этом соблюдая цветовую последовательность.

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра.

5. Вставляйте проводники в разъем RJ-45

6. Проверьте, правильно ли вы расположили проводки

7. Убедитесь все ли провода полностью вошли в разъем и уперлись в его переднюю стенку.

8. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

Цветовая последовательность проводников

Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны.

Сетевая карта <=> Коммутатор по стандарту: T568B

При такой раскладке информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.

Сетевая карта <=> Коммутатор по стандарту: T568A

При такой раскладке информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый.

Сетевая карта <=> Сетевая карта (Кроссовер кабель)

Обжатая таким образом, витая пара может вам понадобиться в 2 случаях:

1. Для соединения 2 компьютеров без коммутатора. (подробнее смотрите ниже: Сеть на 2 компьютера)

2. Для соединения 2 или более Hub/Switch

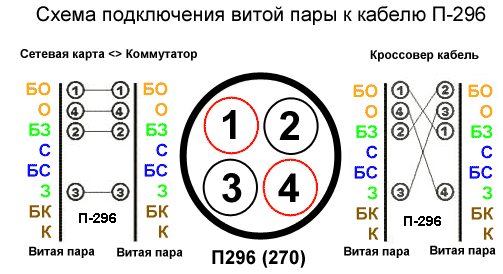

Схема подключения витой пары к кабелю П-296

(В качестве исходника использовалась схема с сайта www.Nag.ru)
